Видеоизмерительный микроскоп Sinowon iMS-3020

Видеоизмерительный микроскоп Sinowon iMS-3020

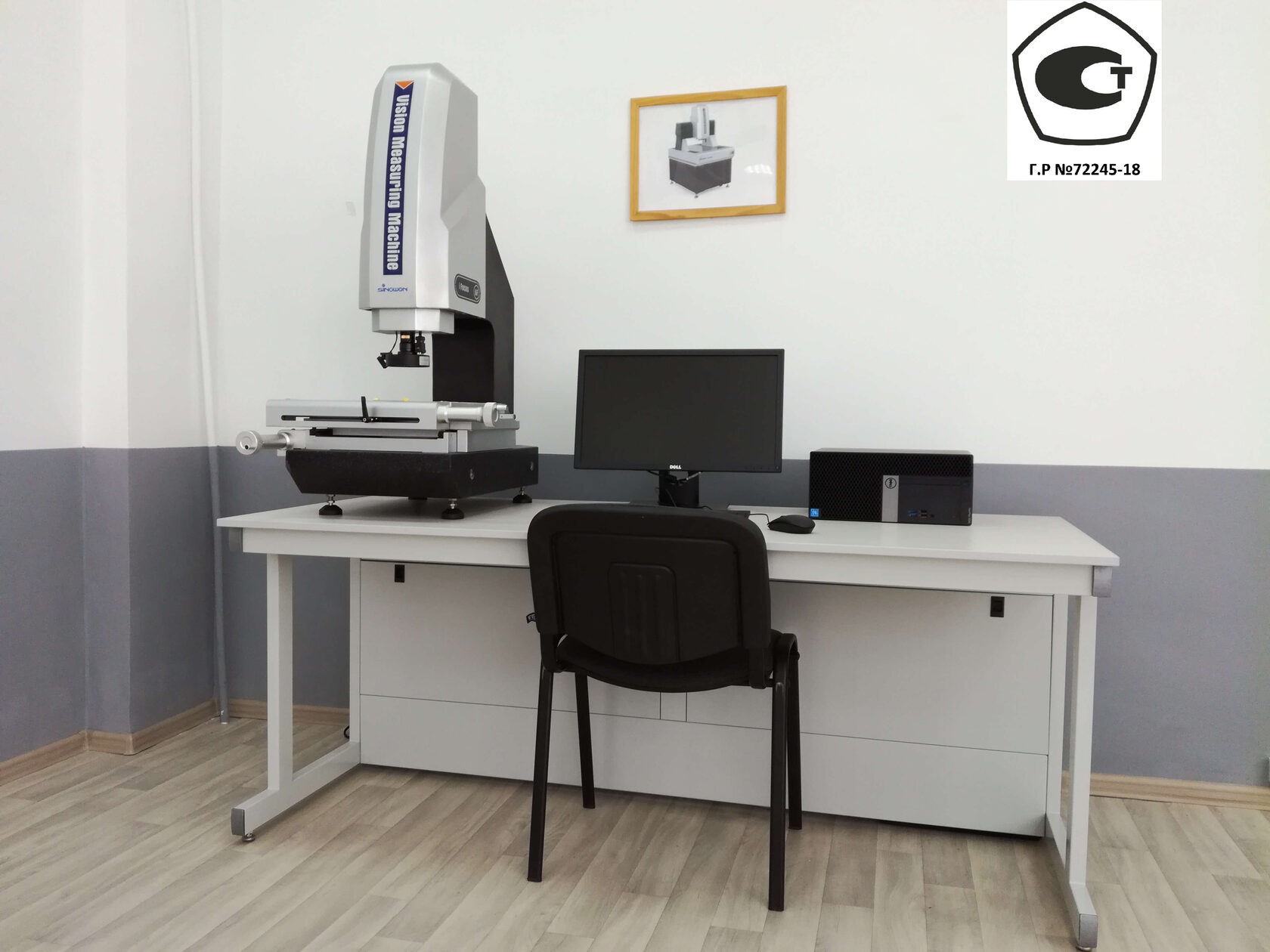

Видеоизмерительный микроскоп Sinowon iMS-3020 предназначен для бесконтактного измерения размеров, исследования контуров и контроля геометрии деталей. Прибор сочетает цифровую визуализацию с программными инструментами измерений и подходит для производственных и лабораторных задач. Модель может применяться в качестве альтернативы универсальным измерительным микроскопам УИМ-21 и УИМ-23.

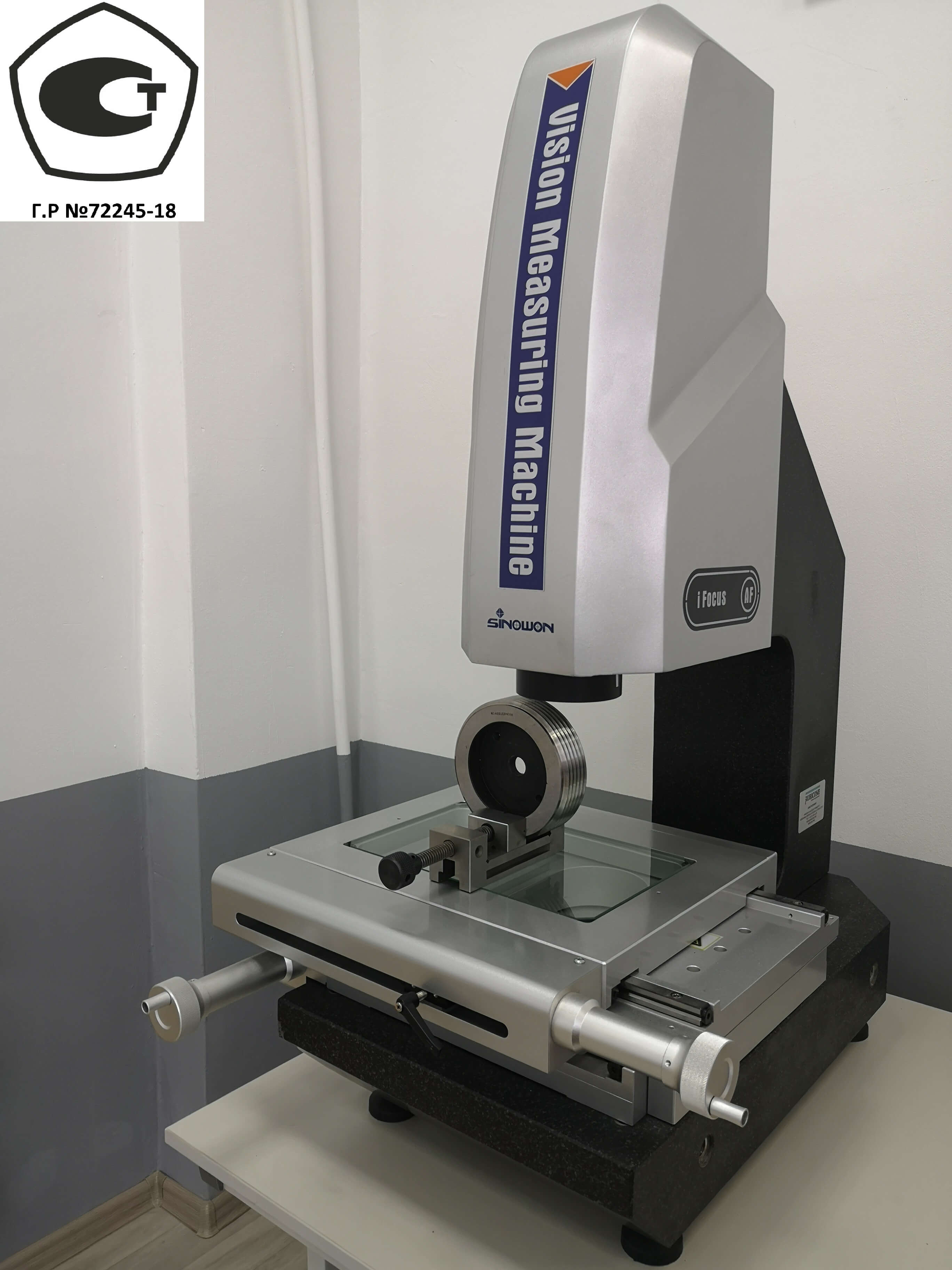

Диапазон измерений составляет 300 × 200 мм по осям X/Y и 200 мм по оси Z. Это позволяет последовательно контролировать элементы детали, расположенные в разных участках измерительной зоны. Гранитное основание и колонна обеспечивают стабильность конструкции, а оптические линейные шкалы с разрешением 0,5 мкм используются для определения координат. Заявленная повторяемость измерений — 1 мкм.

Зум-объектив и цветная камера высокого разрешения передают детальное изображение объекта на монитор. Программно управляемое секционное верхнее и параллельное нижнее светодиодное освещение позволяют подбирать условия для наблюдения поверхности и контура. Быстрое перемещение столика и лазерный позиционер упрощают поиск нужного элемента, а помощник фокусировки помогает оператору настраивать резкость.

Sinowon iMS-3020 работает с программным обеспечением iMeasuring или Rational VUE с русскоязычным интерфейсом. Программы поддерживают распознавание кромок, измерение геометрических элементов, работу с CAD-моделями и обратный инжиниринг. Последовательность измерений можно сохранять для дальнейшего контроля однотипных деталей: оператор выполняет действия по подсказкам на экране.

Результаты оформляются в отчёты с таблицами, графикой и изображениями. Предусмотрены средства статистического анализа SPC, доступность которых зависит от выбранного ПО и комплектации. Базовое управление микроскопом — ручное; управление по оси Z с ЧПУ предлагается в качестве опции.

Основные преимущества Sinowon iMS-3020:

• диапазон измерений по осям X/Y — 300 × 200 мм, по оси Z — 200 мм;
• гранитное основание и колонна для стабильности конструкции;
• оптические координатные шкалы с разрешением 0,5 мкм;
• заявленная повторяемость измерений — 1 мкм;
• зум-объектив и цветная камера высокого разрешения;
• регулируемое светодиодное освещение поверхности и контура;
• быстрое перемещение столика и лазерное позиционирование;
• автоматическое распознавание кромок и измерения во всём поле обзора;
• сохранение программ для повторного контроля однотипных деталей;
• работа с CAD-моделями и подготовка отчётов;
• русскоязычный интерфейс iMeasuring / Rational VUE.
