Видеоизмерительный микроскоп Sinowon iMS-2515

Микроскоп Sinowon iMS-2515

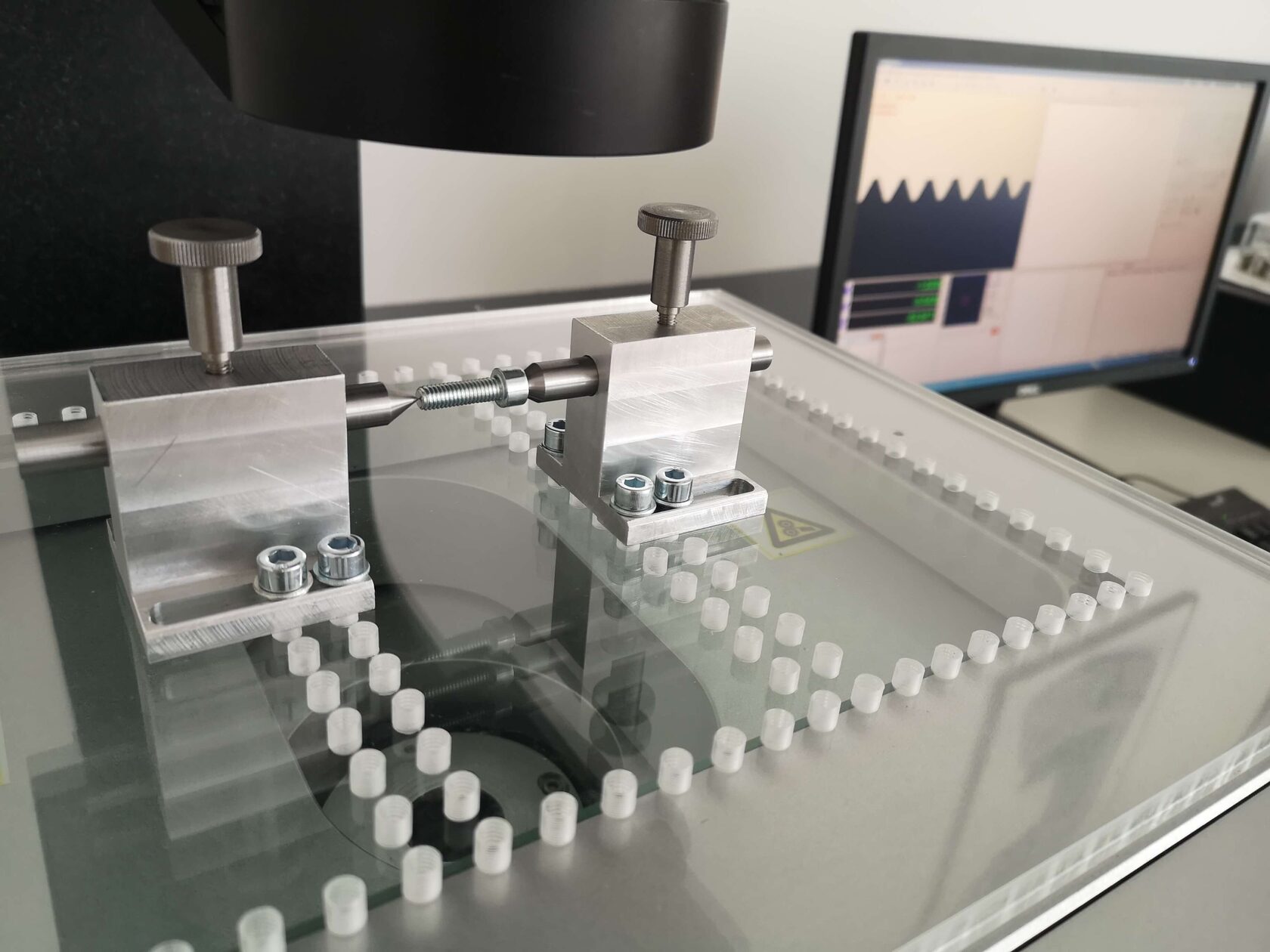

Видеоизмерительный микроскоп Sinowon iMS-2515 предназначен для бесконтактного контроля геометрических параметров деталей. Система объединяет оптическое наблюдение, цифровую камеру и измерительное программное обеспечение, позволяя определять размеры и анализировать контуры объектов по изображению на экране. Модель может использоваться в качестве альтернативы универсальным измерительным микроскопам УИМ-21 и УИМ-23.

Гранитное основание и колонна обеспечивают стабильность конструкции. Для определения координат используются высокоточные оптические линейные шкалы с разрешением 0,5 мкм. Диапазон измерений составляет 250 × 150 мм по осям X/Y и 200 мм по оси Z, а заявленная повторяемость — 1 мкм. Быстрое перемещение столика упрощает последовательный контроль нескольких участков детали.

Зум-объектив и цветная камера высокого разрешения позволяют подробно рассматривать исследуемые элементы. Регулируемое верхнее секционное и нижнее параллельное светодиодное освещение помогают подобрать условия для наблюдения поверхности и выделения контура. Лазерный позиционер облегчает наведение на нужный участок, а помощник фокусировки снижает влияние субъективной оценки резкости.

Программное обеспечение iMeasuring / Rational VUE с русскоязычным интерфейсом поддерживает автоматическое распознавание кромок, измерения во всём поле обзора и работу с CAD-моделями. Для повторяющихся операций предусмотрено выполнение программы измерений с подсказками для оператора. Результаты можно оформлять в текстовые, табличные и графические отчёты, дополнять изображениями и использовать для статистического анализа SPC.

Микроскоп имеет ручное управление. В качестве опции предусмотрено управление по оси Z с ЧПУ.

Основные преимущества Sinowon iMS-2515:

• диапазон измерений по осям X/Y — 250 × 150 мм, по оси Z — 200 мм;
• гранитное основание и колонна;
• разрешение координатных шкал — 0,5 мкм;
• заявленная повторяемость измерений — 1 мкм;
• зум-объектив и цветная камера высокого разрешения;
• программно управляемое светодиодное освещение;
• быстрое перемещение столика и лазерное позиционирование;
• автоматическое распознавание кромок и помощник фокусировки;
• поддержка CAD-моделей и обратного инжиниринга;
• подготовка отчётов и статистический анализ SPC;
• русскоязычный интерфейс программного обеспечения.
