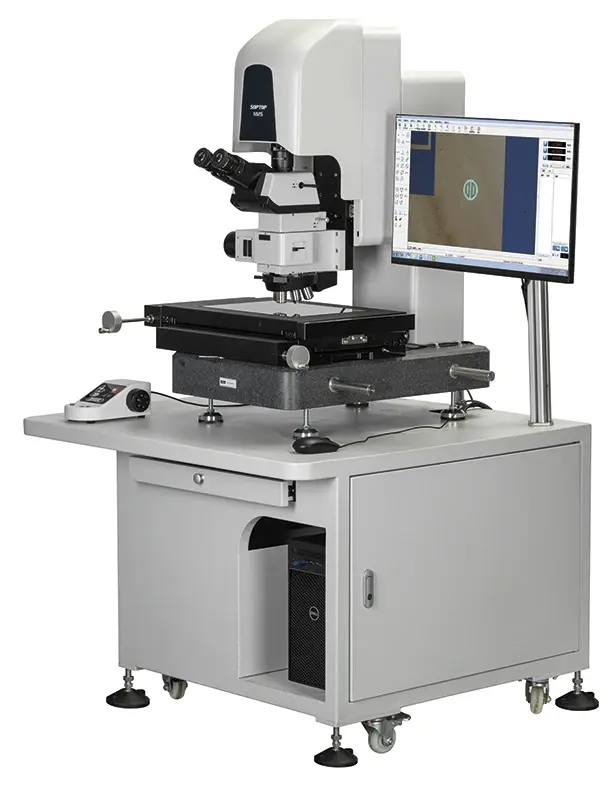

Измерительный микроскоп MS

Измерительный микроскоп MS

Обновлённая линейка измерительных микроскопов Soptop MS включает четыре модификации, различающиеся размером измерительного стола. Измерительные микроскопы созданы для контроля формы и габаритов деталей и механизмов, а также иных изделий, эксплуатационные требования к которым предполагают высокую точность при изготовлении и сборке. Ключевая особенность измерительных микроскопов — наличие жёсткой рамы, устойчивой к температурным деформациям, антивибрационной платформы и, собственно, измерительной системы. Измерительная система представляет собой устройство точного контроля перемещения образца относительно объектива микроскопа по осям X, Y, Z. Такие устройства могут быть механическими и механоэлектронными. Для измерительного микроскопа характерно наличие измерительного столика, оснащённого энкодерами для передачи данных о пройденном расстоянии по осям X Y в процессе перемещения столика, а также измерительной системы, встроенной в механизм фокусировки, для измерения расстояния по оси Z. Для измерения расстояния по оси Z используют систему проецирования паттерна на поверхность образца для наиболее точной фокусировки. После фокусирования на плоскости оператор отмечает начальную точку. Затем оператор фокусируется на другой плоскости, и счётчик показывает расстояние между первой и второй точками по оси Z.

Основные преимущества:

• модульность конструкции;
• фокус-навигатор — быстрая и точная фокусировка на любом образце
